常見的非標模架有哪幾種呢?

　　模架是模具之半制成品，由各種不同的鋼板配合零件組成，可以說是整套模具的骨架。由于模架及模具所涉及的加工有很大差異，模具制造商會選擇向模架制造商訂購模架，利用雙方的生產優勢，以提高整體生產質量及效率。模架的應用領域很廣，下面給大家介紹四種常見形式的模架：

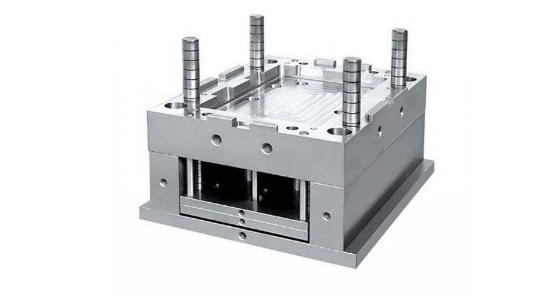

　　模架

　　(1)對角導柱模架 對角導柱模架的兩個導柱一大一小對稱分布在下模座的對角線上，除具有中間導柱模架的優點外，其縱向橫向都能送料，使用方便。對角導柱模架橫向尺寸大于縱向尺寸，所以常用于橫向送料多工位級進模中，也用于縱向送料單工序沖模和復合模中。

　　(2后側導柱模架 后側導柱模架送科方便，可以縱向、橫向送料，但沖壓時的偏心距加之壓力機導向不精確，會造成上模歪斜，使導柱和導套、凸模和凹模產生單邊磨損，從而影響模具壽命。一般只用于精度不高的中小型沖模中。

　　(3)中間導柱模架 中間導柱模架的兩個導柱左右對稱分布，受力均衡，滑動平穩，導向準確可靠。為防止模具在使用過程中上、下模裝反，導柱、導套尺寸必須采用一大一刀、中間導柱模架只能縱向送料，一般用于單工序沖模、復合?；騼晒の坏募?jí)進模中。

　　(4)不通孔套板模架 此模架定模部分由定模套板和導柱組成;動模部分由動模套板、導套、墊塊和座板組成;推出機構包括推板、推板導柱和導套、復位桿以及推桿固定板。非模架部分的成型鑲塊、澆道鑲塊以及澆口套分別緊固在各自的套板內;推出鑄件的各種推桿，根據需要裝配字推出機構上。這種結構的模架所需要零件較少，加工工作量少，結構緊湊。簡單的壓鑄模具多采用這種結構的模架。

　　何為模架

　　現時模具的應用涉及每項產品(大如汽車、航天、日用品、電器通訊、醫療產品設備等)，只要是數量多的產品都會應用模具生產，而模架是模具不可分割的部分?，F(xiàn)時對模架精
